Growatt
Energy Solutions

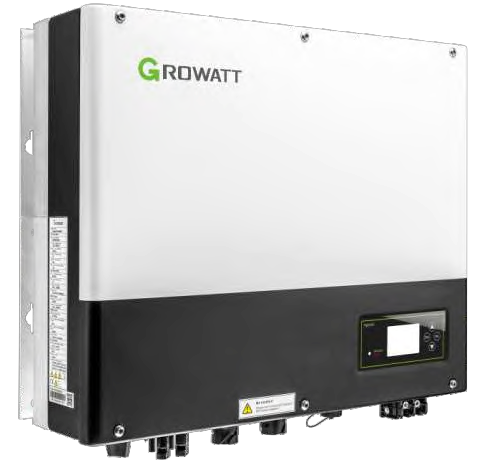

SPH 3000 - 6000 TL BL-UP

- Smart load management via dry contact
- UPS function, 10ms transition
- Scalable system configuration
- VPP interface ready
- Remote smart O&M
- 1.5 DC/AC Ratio
MAX 100KTL3-X2 LV | MAX 110KTL3-X2 LV | MAX 120KTL3-X2 LV | MAX 125KTL3-X2 LV | |
---|---|---|---|---|
Input data (DC) | ||||
Max. DC voltage | 1100V | 1100V | 1100V | 1100V |
Start voltage | 195V | 195V | 195V | 195V |
Nominal voltage | 600V | 600V | 600V | 600V |
MPPT voltage range | 180V-1000V | 180V-1000V | 180V-1000V | 180V-1000V |
No. of MPPT trackers | 8 | 8 | 8 | 8 |
No. of PV strings per MPPT tracker | 2 | 2 | 2 | 2 |
Max. input current per MPPT tracker | 45A | 45A | 45A | 45A |
Max. short-circuit current per MPPT tracker | 56.5A | 56.5A | 56.5A | 56.5A |
Output data (AC) | ||||
AC nominal power | 100000W | 110000W | 120000W | 125000W |
Max. AC apparent power | 110000VA | 121000VA | 132000VA | 137500VA |
Nominal AC voltage (range) | 220V/380V, 230V/400V (340-440V) | 220V/380V, 230V/400V (340-440V) | 220V/380V, 230V/400V (340-440V) | 220V/380V, 230V/400V (340-440V) |
AC grid frequency (range) | 50/60 Hz (45-55Hz/55-65 Hz) | 50/60 Hz (45-55Hz/55-65 Hz) | 50/60 Hz (45-55Hz/55-65 Hz) | 50/60 Hz (45-55Hz/55-65 Hz) |
Max. output current | 158.8A@400V 167.1A@380V | 174.6A@400V 183.8A@380V | 190.5A@400V 200.5A@380V | 198.5A@400V 208.9A@380V |
Adjustable power factor | 0.8leading…0.8lagging | 0.8leading…0.8lagging | 0.8leading…0.8lagging | 0.8leading…0.8lagging |
THDi | <3% | <3% | <3% | <3% |
AC grid connection type | 3W+N+PE | 3W+N+PE | 3W+N+PE | 3W+N+PE |
Efficiency | ||||
Max efficiency | 98.8% | 98.8% | 98.8% | 98.8% |
European efficiency | 98.4% | 98.5% | 98.5% | 98.5% |
MPPT efficiency | 99.9% | 99.9% | 99.9% | 99.9% |
Protection devices | ||||
DC reverse polarity protection | Yes | Yes | Yes | Yes |
DC switch | Yes | Yes | Yes | Yes |
AC/DC surge protection | Type II / Type II | Type II / Type II | Type II / Type II | Type II / Type II |
Insulation resistance monitoring | Yes | Yes | Yes | Yes |
AC short-circuit protection | Yes | Yes | Yes | Yes |
Ground fault monitoring | Yes | Yes | Yes | Yes |
String detection | Yes | Yes | Yes | Yes |
Anti PID function | Optional | Optional | Optional | Optional |
Arc fault detection (AFCI) | Optional | Optional | Optional | Optional |
General data | ||||
Dimensions (W / H / D) | 970/640/345mm | 970/640/345mm | 970/640/345mm | 970/640/345mm |
Weight | 84kg | 84kg | 84kg | 84kg |
Operating temperature range | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C |
Nighttime power consumption | <1W | <1W | <1W | <1W |
Topology | Transformerless | Transformerless | Transformerless | Transformerless |
Cooling | Smart air cooling | Smart air cooling | Smart air cooling | Smart air cooling |
Protection degree | IP66 | IP66 | IP66 | IP66 |
Relative humidity | 0-100% | 0-100% | 0-100% | 0-100% |
Altitude | 4000m | 4000m | 4000m | 4000m |
DC connection | H4/MC4 (Optional) | H4/MC4 (Optional) | H4/MC4 (Optional) | H4/MC4 (Optional) |
AC connection | Cable gland+OT terminal | Cable gland+OT terminal | Cable gland+OT terminal | Cable gland+OT terminal |
Display | LED/WIFI+APP | LED/WIFI+APP | LED/WIFI+APP | LED/WIFI+APP |
Interfaces | RS485/USB/PLC/GPRS/4G/WIFI | RS485/USB/PLC/GPRS/4G/WIFI | RS485/USB/PLC/GPRS/4G/WIFI | RS485/USB/PLC/GPRS/4G/WIFI |
Warranty | 5 years / 10 years | 5 years / 10 years | 5 years / 10 years | 5 years / 10 years |
